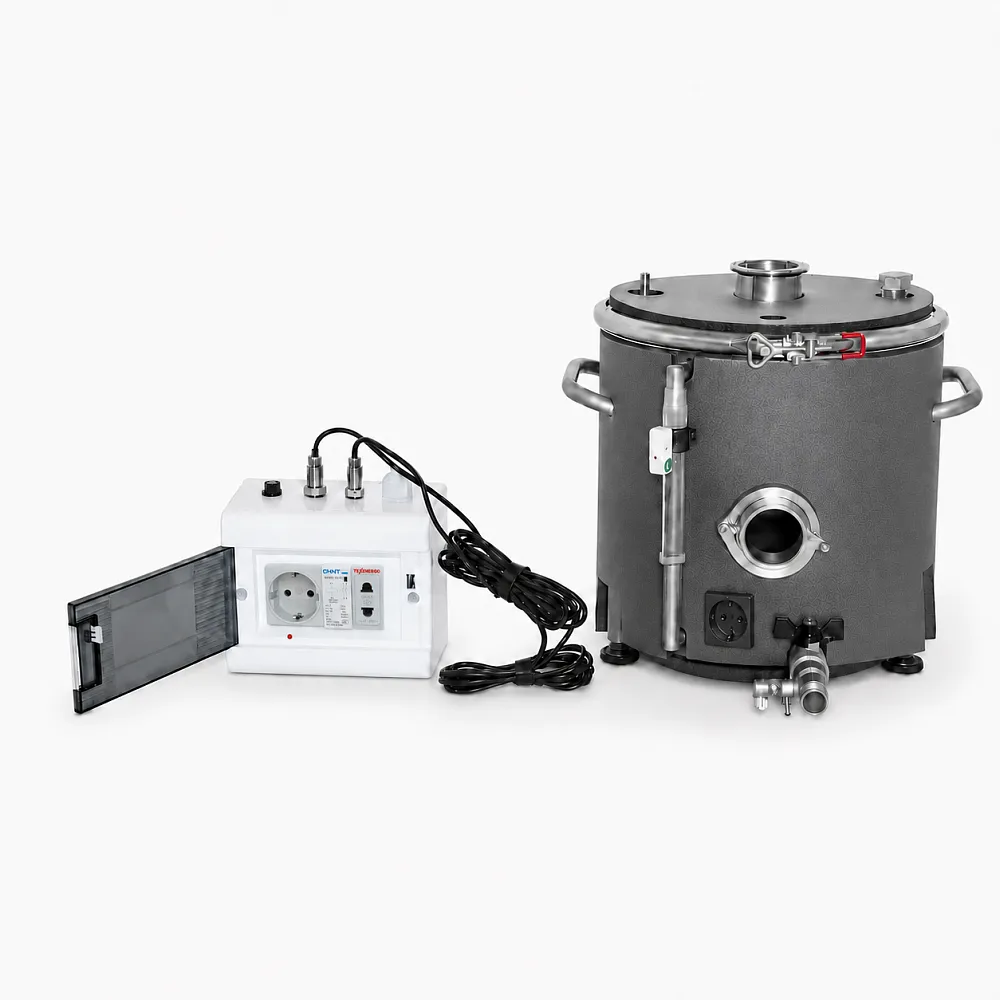

Непрерывный парогенератор НПГ 3 кВт (D250)

Описание

Непрерывный парогенератор НПГ 3 кВт D250 — это компактный источник пара для мягкого нагрева браги, заторов и другого сырья. Он особенно полезен при работе с густыми составами: зерновой брагой, фруктовой брагой, кашами и заторами, которые при обычном прямом нагреве могут пригорать на дне куба.

Парогенератор не является самостоятельным самогонным аппаратом. Он не перегоняет брагу сам по себе, а создаёт водяной пар и подаёт его в перегонный куб или другое совместимое оборудование. Уже в кубе пар проходит через брагу, нагревает её, забирает спиртовые пары, а затем смесь паров воды и спирта уходит в колонну или дистиллятор.

Главная задача парогенератора — заменить прямой нагрев дна куба на более мягкий паровой нагрев.

Как это работает простыми словами

При обычной перегонке куб греется снизу: плитой или ТЭНом. Если брага жидкая, это обычно не проблема. Но если брага густая, зерновая или фруктовая, частицы сырья могут оседать на дно и пригорать.

С парогенератором процесс идёт иначе. В парогенератор подаётся вода. Вода нагревается и превращается в пар. Этот пар по паропроводу поступает в нижнюю часть перегонного куба с брагой. Дальше он пузырьками проходит через толщу браги, отдаёт ей тепло и нагревает весь объём. Когда брага нагревается до рабочей температуры, из неё начинают испаряться спирты и ароматические вещества. Эти пары поднимаются вверх и уходят в дистиллятор или колонну, где дальше охлаждаются и превращаются в дистиллят.

Почему парогенератор называется непрерывным

Обычный парогенератор работает только на том объёме воды, который залили в него перед запуском. Вода закончилась — работу нужно останавливать и доливать воду. Непрерывный парогенератор устроен иначе. Вода подаётся в него автоматически во время работы, а автоматика поддерживает нужный уровень. Пока есть подача воды и включён нагрев, пар вырабатывается постоянно. Это удобно при длительной перегонке: не нужно постоянно останавливать процесс и вручную доливать воду. Производитель в видео подчёркивает, что в этой модели уровень воды контролируется электронным датчиком, а автоматика включает подачу воды тогда, когда это нужно.

Для чего нужен парогенератор

Парогенератор используют там, где прямой нагрев может быть неудобен или опасен для сырья.

Он подойдёт для:

зерновой браги;
фруктовой браги;
густых заторов;
каш и крахмалистого сырья;
сырья с большим количеством взвеси;
Главное преимущество — меньше риск пригорания. Брага нагревается не от раскалённого дна, а проходящим через неё паром. Нагрев получается более мягким и равномерным.

---

Автоматика и безопасность

Парогенератор оснащён блоком автоматики. Он управляет подачей воды и следит за уровнем внутри испарительной ёмкости.

Если уровень воды падает и не восстанавливается, автоматика отключает нагрев. Это важно, потому что ТЭН не должен работать без воды.

Подключение воды

Парогенератор можно использовать двумя способами.

Первый вариант — подключение к водопроводу. Это удобно, если рядом есть постоянная подача воды.

Второй вариант — работа от отдельной ёмкости. Например, рядом ставится бак или бочка с водой, а насос подаёт воду в парогенератор (насос не входит в комплектацию). Автоматика контролирует уровень и включает подачу тогда, когда это необходимо.

Такой вариант удобен для гаража, мастерской, подсобного помещения или небольшого производства, где нет постоянного водопровода.

---

Регулировка мощности

В базовой комплектации плавной регулировки мощности нет. Парогенератор рассчитан на простую работу в стандартном режиме, но его можно дооснастить регулятором мощности.

Регулятор нужен для более точной настройки нагрева. С его помощью можно плавно уменьшать или увеличивать мощность ТЭНа, а значит — регулировать интенсивность образования пара.

Для точной настройки можно использовать фирменный регулятор/стабилизатор мощности РМЦ. Также подойдёт другой совместимый регулятор мощности, рассчитанный на работу с ТЭНом нужной мощности.

Главное, чтобы регулятор подходил по нагрузке и был рассчитан на подключение нагревательного элемента 220 В.

Технические характеристики

Тип: непрерывный парогенератор
Модель: НПГ 3 кВт D250
Назначение: получение пара для парового нагрева
Основа конструкции: куб 12 л
Крышка: плоская 3 мм, D250
Подключение ТЭНа: кламп 2 дюйма, DN50
Рекомендуемая мощность ТЭНа: 3 кВт
Питание ТЭНа: 220 В
Подача воды: из водопровода или отдельной ёмкости через насос
Управление: автоматика подачи воды
Контроль уровня: электронный датчик
Формат работы: непрерывная парогенерация
Применение: браги, заторы, густое сырьё, паровой нагрев

Комплектация

В комплектацию парогенератора входит:

емкость парогенератора в сборе;
уплотнительная прокладка;
хомут;
утеплитель;
автоматика управления;
плоская крышка 3 мм для кубов 12 л D250;
хомут и прокладка клампового соединения 2 дюйма.

Важно: нагревательный элемент в базовую комплектацию не входит и приобретается отдельно.

Что можно докупить для улучшения работы

Для работы парогенератору нужен ТЭН. Если у вас есть подходящий нагревательный элемент, его можно использовать. Если ТЭНа нет, его нужно приобрести отдельно.

Рекомендуемый вариант:

нагревательный элемент 3,0 кВт, кламп 2 дюйма.

Регулятор мощности

Можно докупить фирменный РМЦ или другой совместимый регулятор мощности. Он нужен для плавной настройки нагрева и интенсивности подачи пара.

Насос для подачи воды

Насос нужен, если парогенератор будет работать не от водопровода, а от отдельной ёмкости с водой. Например, можно поставить рядом бак с водой, а насос будет подавать воду в парогенератор.
